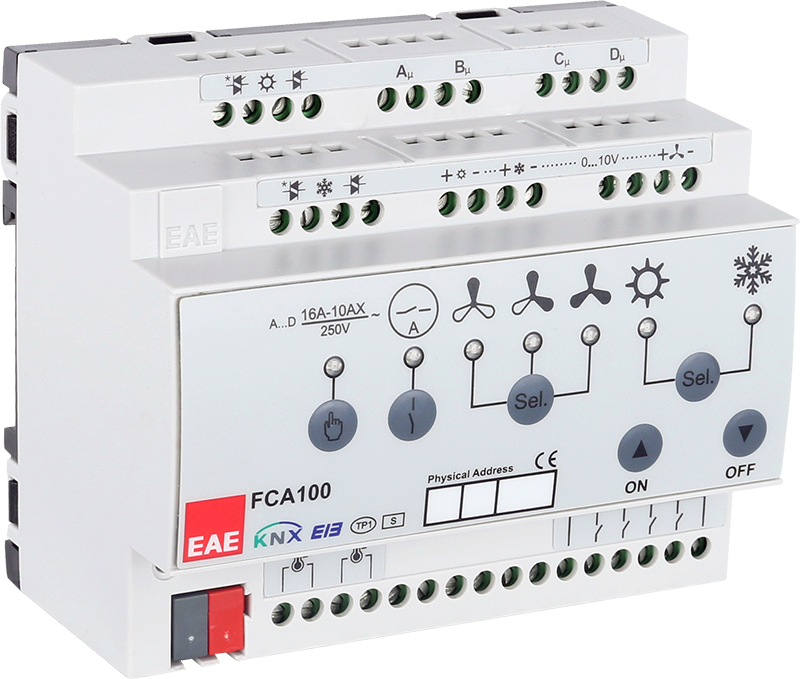

FCA100 Lüfterkonvektor-Aktuator

Steuerung von Lüfterkonvektoren (2- & 3-Punkt-Ventil)

Der Lüfterkonvektor-Aktuator FCA100 ist als All-in-One-Produkt für verschiedene Arten der Lüfterkonvektor- und Ventilsteuerung zusammen konzipiert.

Allgemeine Spezifikationen

Der Lüfterkonvektor-Aktuator FCA100 deckt HVAC-Anlagen der Elektroinstallation von Raumanwendungen ab und bietet folgende Funktionen in einem Produkt.

Steuerung von Lüfterkonvektoren (2- & 3-Punkt-Ventil)
Zusätzliche Heizung oder Kühlung
Schalten von Hilfslasten
Trockene Eingabekontakte
Temperatureingaben

FCA100 hat 11 Ausgänge, 6 Eingänge im Inneren. Diese Aus- und Eingänge werden verwendet für:

Hilfsausgang x1 (Relais 16A)
Lüftergeschwindigkeitsausgang x3 (Relais 16A)
Lüftergeschwindigkeitsausgang x1 (0-10 V Signal)
Ventilsteuerungsausgang x4 (Triac 0.5A)
Ventilsteuerungsausgang x2 (0-10 V Signal)
Trockener Eingabekontakt x4
NTC Sensor Eingabe x2

Geeignet zum Schalten von ohmschen, kapazitiven und induktiven Lasten sowie von Leuchtstofflampenlasten nach EN 60 669.

Beliebige Belastung (bis 16A pro Kanal)

Über das eingebaute Tastenfeld ist für jeden Kanal eine manuelle Steuerung möglich.
Das Gerät hat 4 unabhängige Eingangskanäle. Der Eingangskanal funktioniert als universelle Schnittstelle mit folgenden Funktionen,
